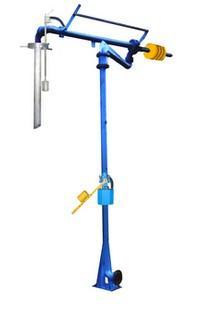

АСН-100С/АСН-100АС
Стояк налива АСН предназначен для верхнего налива жидкого продукта в автомобильные цистерны из железнодорожных, для чего оборудован телескопической трубой налива и каплесборником.
Стояк налива АСН производится в двух вариантах — с ручным прекращением налива продукта — АСН-100С, либо с автоматическим прекращением налива, срабатывающим при достижении установленного уровня продукта в ёмкости- АСН-100АС.
АСН-100C (АСН-100АС) находит применение на нефтеперерабатывающих предприятиях, нефтебазах и других объектах, где осуществляется слив нефтепродукта из железнодорожных цистерн.
Технические параметры
| Обозначение параметра | Значение | |
|---|---|---|
| ДУ (Диаметр условного прохода), мм | 100 | |
| Зона действия, м, не менее | 3,6 | |
| Ру (Условное давление), МПа (кгс/см2), не более | 1,0 (10) | |
| Пропускная способность жидкого продукта, м3/час, не более: | — светлых нефтепродуктов, при скорости налива 5 м/с | 100 |
| — темных нефтепродуктов, при скорости налива 9 м/с | 150 | |
| Усилие для управления устройством в рабочей зоне, Н (кгс), не более | 50 (5,0) | |
| Назначенный срок службы, лет, не менее | 10 | |
| Кол-во персонала для обслуживания, чел | 1 | |
| Габаритные размеры (сложеное положение), мм, не более: | высота | 4380 |
| длина | 3100 | |
| ширина | 800 | |
| Масса, кг, не более | 255 | |
